9.5 扩展JFR

JFR中包含了一个GUI构建工具，用以修改/扩展JFR界面，或添加新功能。在该功能的帮助下，JRockit Mission Control团队得以加快开发进度，将更多的事件用于开发功能和修复Bug。

当前的GUI构建工具有JRockit Mission Control团队设计，就Oracle内部使用来说，已经是"足够了"。因此，在R28/4.0版本中并不支持该构建工具。我不忽悠人。若要使用，风险自负。将来某个版本可能会对GUI构建工具提供支持，但具体日期还未确定。

尽管并不支持GUI构建工具，在修改用户界面的时候，它还是很有用的。此外，还可以将之用于为自定义事件生产者添加自定义标签页。该工具最棒的地方就是，可以再用户界面直接将定制内容导出，以便在同事之间共享，只需要将插件包放到JROCKIT_HOME/missioncontrol/plug-in目录下即可。

弱项访问GUI构建工具，必须在启动JRockit的时候添加-designer参数：JROCKIT_HOME\bin\jrmc –designer。

the JVM Browser view and the Event Types view by default. 这样，将在 Window | Show View菜单下启用Designer View视图，默认情况下，该视图与 JVM Browser和 Event Types在同一个视图文件夹下。

打开某个记录后，可以再 Designer View中切换 设计模式和 运行模式。

处于运行模式时，可执行的操作只有终止记录并切换到设计模式。单击红色的终止按钮即可。

当处于设计模式时，可以修改JFR中用户界面的任意部分，甚至是JFR自身的标签页。这个功能相当强大，当然，使用不当的话可能会搞乱JFR。幸运的是，用户界面中有重置按钮可以将用户界面恢复至出厂设置。该重置按钮位于 Window | Preferences菜单下。

"通过GUI来恢复至出厂设置"这个功能之存在于JRockit Mission Control 4.0.1及其后的版本中。在4.0.0版本中，可以通过清空<user.home>/.jrmc文件下的内容来实现，但不幸的是，这个方法还会其他的自定义设置一并清空。

在修改完成后，点击 Play按钮来查看运行起来后的实际样子。若想添加新的标签页和标签页组，必须要先关闭记录，因为这会修改标签页的存储结构。

若想添加一个标签组，右键单击根节点，在上下文菜单中选择 New | New Group。

Properties Tab Group对话框中的 Placement Path属性用于指定标签组会出现在工具栏的什么位置。另外，还需要为插件选择两个图标文件。

选择标签组后，右键单击该标签组，选择 New | New Tab菜单来创建新标签页。

若要调整新创建的标签也，首选载入包含目标事件类型的记录。作为示例，在下面的内容中，会创建一个新的标签页来检测JVM中已分配的内存总量。

首先，进入标签页设计模式。目前还是空白的，因此在左上角会显示 Unknown Component。

现在来关注一下标签页的布局。在顶端设置一个范围选择器，在其下方添加一个展示图。

使用下面的方法可以添加一个范围选择器：

1. 右键点击编辑器，选择 Vertically Split菜单将其垂直切分；
2. 在设计视图中使用滑块来将顶部区域的最大值和最小值均设置为100像素。所有范围选择器的高度都是100像素。

Next, we want to add a chart to the large remaining area below the range selector. Right click on this area and select Assign Component | Graphics | Chart from the context menu. This brings up the chart configuration dialog box. To add a total allocation attribute to the chart, do the following:

接下来，在范围选择器的下方添加一个展示图。右键单击该区域，选择 Assign Component |　Graphics | Chart菜单，打开展示图配置对话框，在其中添加相关属性：

1. 选择使用哪个坐标轴来关联目标属性。在本例中，选择 Left Y Axis。
2. 选择 Data Series标签页来设置要显示的数据线。
3. 点击 Add...按钮打开属性浏览器对话框。对于4.0.0版本的JRockit Mission Control来说，会以平铺的形式列出所有事件类型的所有属性。
4. 选择目标属性。在本例，选择 Allocated by All Threads和 Total Allocated属性。

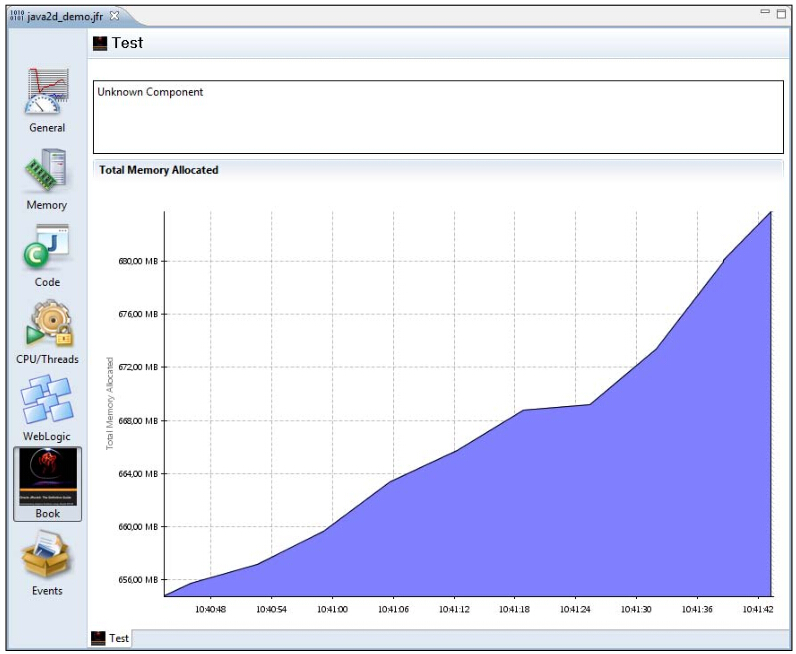

大功告成。当然，还可以通过其他选项是展示图看起来更好一些。在下面的截图中，坐标轴的内容类型被修改为 Memory，此外，还可以修改数据线的颜色，或为坐标轴取个名字。

在自定义标签页中创建范围选择器会稍微复杂一点。首先在上下文菜单中选择 Assign Component | Other | Range Selector，打开属性编辑对话框。

在新打开的对话框中，可以对范围选择器的相关属性进行配置。由于范围选择器中包含了展示图，因此在配置上与标准的展示图类似。如果希望自定义的范围选择器与其他范围选择器类似，则必须为每个坐标轴取消勾选 Show Tick Marks复选框和 AxisVisible复选框。

接下来，为事件类型添加 duration属性，以便显示正在发生的事件数量。将 Style属性设置为 Integrating Point Density。在范围选择器中，事件属性分为两大类，以不同颜色显示，分别是在操作集中的，和不在操作集中的。因此需要为属性分别为在操作集和不在操作集中各设置一次。

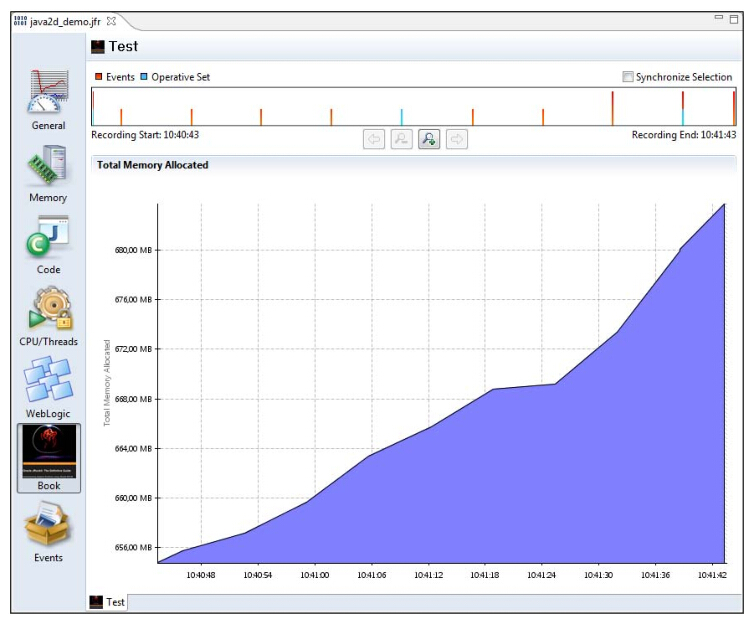

下面就是设置后的样子：

当然，要想知道如何使用JFR中的其他组件，最简单的方法就是进入设计模式来查看其他组件在JFR中是如何使用的。

右键单击根节点，选择 Export UI | Plug-in菜单，打开 Selection Needed对话框。

正常情况下，只有那些修改了的，或新增的标签页会被选中。在这个示例中，只选择 Test标签页。点击 OK按钮后，打开 Export Plug-in对话框，其中的属性均已填写完毕。这里需要注意的是，小心增加版本号，防止被旧版本覆盖掉。

点击 OK按钮后，就可以将插件保存为一个jar文件了。

保存之后的插件包就可以以更新站点的形式共享给同事朋友了，当然，直接将插件包放到JROCKIT_HOME/missioncontrol目录下也是可以的。
